Frequency Doublers
Features | Applications |
---|---|
Wide input range up to 6000 Mhz | Frequency Multiplication |
Low insertion loss | Test equipments |
Excellent Harmonics Rejection | Communication systems |
Rugged shielded housing | Radar systems |
Compact housing | PCS, GSM ,5G |
RoHS compliant | Frequency convertrs |
SigaTek's wideband frequency doublers, multipliers cover input frequency range 1-6000 Mhz and output frequency 2-12000 Mhz. These doublers, multipliers are used in communication equipments, synthesizers and any other application that requires frequency multiplication. Excellent loss and harmonic rejection.
High Frequency Microwave Passive Doublers/Multipliers
Wideband Doublers/Multipliers Input Power +10 dBm
Part Number PDF-Data |
Frequency Range-In MHz |
Frequency Range-Out MHz |
Input Power dBm Typ |
Rejection F1-dBc Min |
Insertion Loss F2-dB Max |
Rejection F3-dBc Min |
ADD TO CART * |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SMA connectors
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SD10E2 | 1-500 | 2-1000 | +10 | 20 | 12 | 25 | ORDER | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

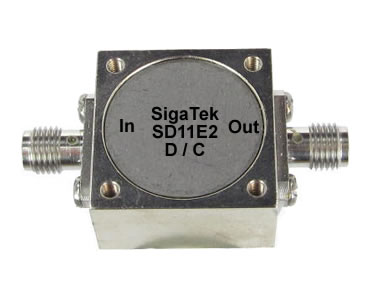

SD11E2 | 50-1000 | 100-2000 | +10 | 20 | 12 | 20 | ORDER | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SD12E2 | 50-1500 | 100-3000 | +10 | 20 | 12 | 20 | ORDER | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

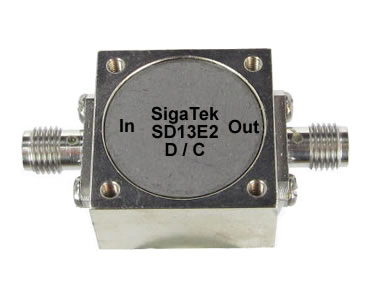

SD13E2 | 300-2100 | 600-4200 | +10 | 20 | 16 | 20 | ORDER | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SD14E2 | 300-3000 | 600-6000 | +10 | 20 | 16 | 20 | ORDER | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Custom and optimized designs are available.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
